Lythos Wall

İstinat yapıları

Konsol betonarme istinat duvarı

Dört yöntemle toprak basıncı, kayma, devrilme, taşıma gücü ve genel duraylılık; TBDY 2018 ile deprem; TS 500 ile betonarme tasarım, donatı çizimi, DXF ve donatı açılımı.

$ pip install lythoswall

Çalıştır

lythos-wall

Varsayılan port

8785

Python

3.10+

Sürüm

0.1.0

Lisans

AGPL-3.0

Örneklere git →BaşvuruKaynak kod ↗

Ters T biçimli bir konsol betonarme istinat duvarı — gövde, ön ampatmanlı ve topuklu temel, isteğe bağlı kayma dişi, arkasındaki geri dolgu ve altındaki temel zemini — çözümlenir, tahkik edilir ve donatısına kadar tasarlanır; sonunda donatı çizimi ve donatı açılımı çıkar.

Neler hesaplanır

1. Bütün yöntemlerle toprak basıncı — Rankine (eğimli dolgu, kohezyon), Coulomb (duvar sürtünmesi δ), sükûnetteki basınç (Jáky / EN 1997-1, OCR ve şevle) ve sayısal deneme kaması, topuktan geçen sanal arka yüzde yan yana. Öndeki pasif direnç Rankine veya Coulomb ile; arkada ve önde su, su kaldırması, sürşarjlar, gövde tepesinde yükler.
2. Duraylılık — kayma (taban sürtünmesi, adezyon, pasif, kayma dişi), ön uca göre devrilme, dışmerkezlik, taban basıncı ve zemin emniyet gerilmesi.
3. Taşıma gücü — Meyerhof etkin genişliği B′ = B − 2e altında Terzaghi, Meyerhof, Brinch Hansen, Vesić ve EN 1997-1 yan yana — Lythos Bearing’in katsayılarıyla.
4. Genel duraylılık — duvarın altından geçen kayma daireleri, Bishop basitleştirilmiş ve Fellenius yöntemleriyle, statik ve depremde.
5. TBDY 2018 ile deprem — F_s, F₁, S_DS, S_D1, tasarım spektrumu, k_h = β_r·0.4·S_DS ve yukarı-aşağı k_v; Mononobe–Okabe, Seed–Whitman veya Wood dinamik itkisi; duvarın ve topuğundaki zeminin ataleti.
6. TS 500 ile betonarme — TS 500 ve TBDY 2018 yük birleşimleri; gövde, ön ampatman, topuk ve diş moment ve kesmeleri; donatı, ρ_min/ρ_max, V_cr, çap ve aralık, dağıtma donatısı, gövde donatısının yarısının kesilmesi, kenetlenme boyları.
7. Çizim ve metraj — donatı çizimi şekil olarak ve AutoCAD DXF olarak; donatı açılımı; beton ve çelik metrajı.
8. Gereken topuk boyu — statik ve depremde bütün duraylılık kontrollerini sağlayan en kısa topuk; ve H’den ilk tahmin için Ön boyutlandır.

Ekran görüntüleri

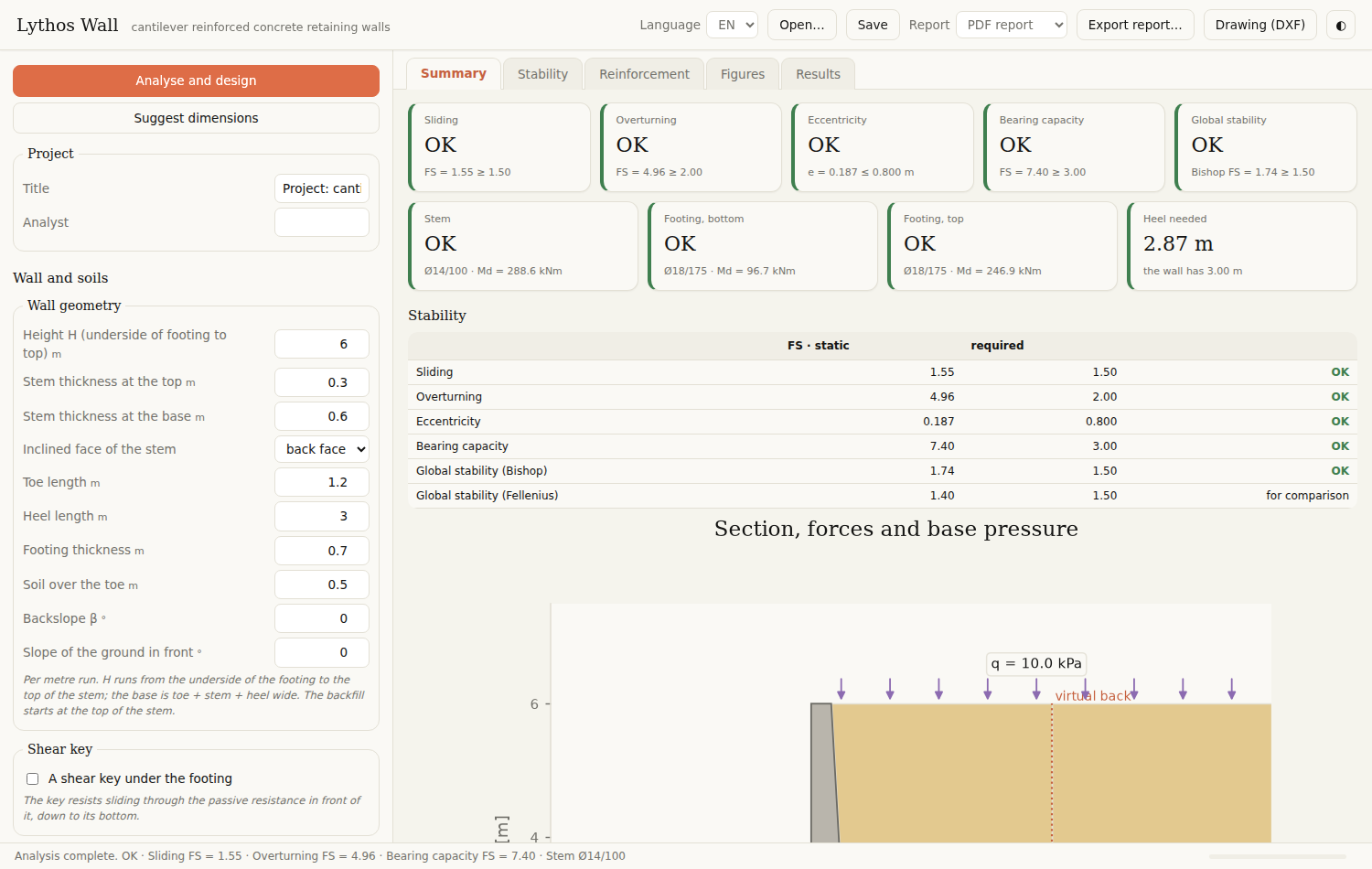

Sonuç özeti

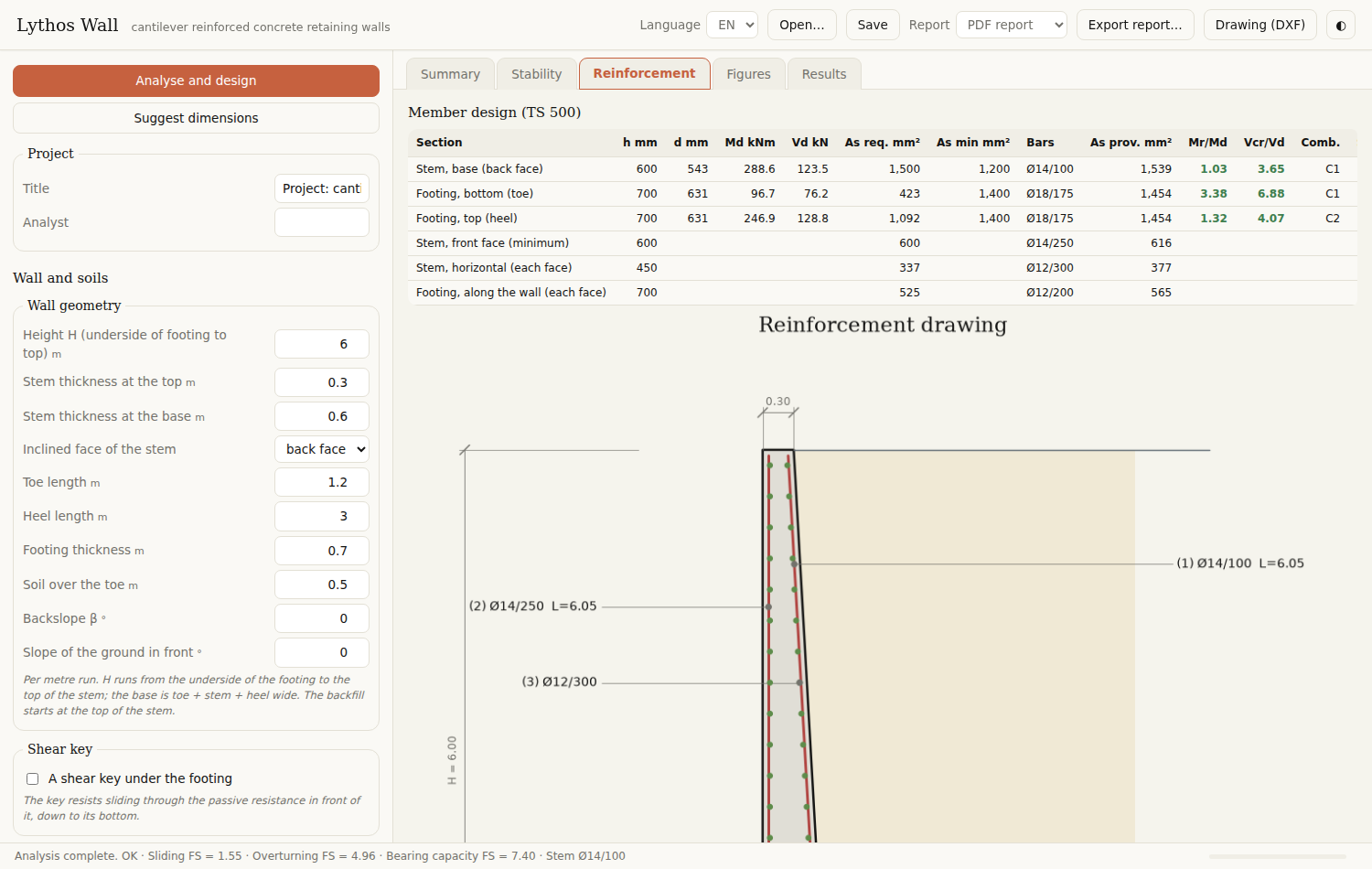

Eleman tasarımı ve çizim

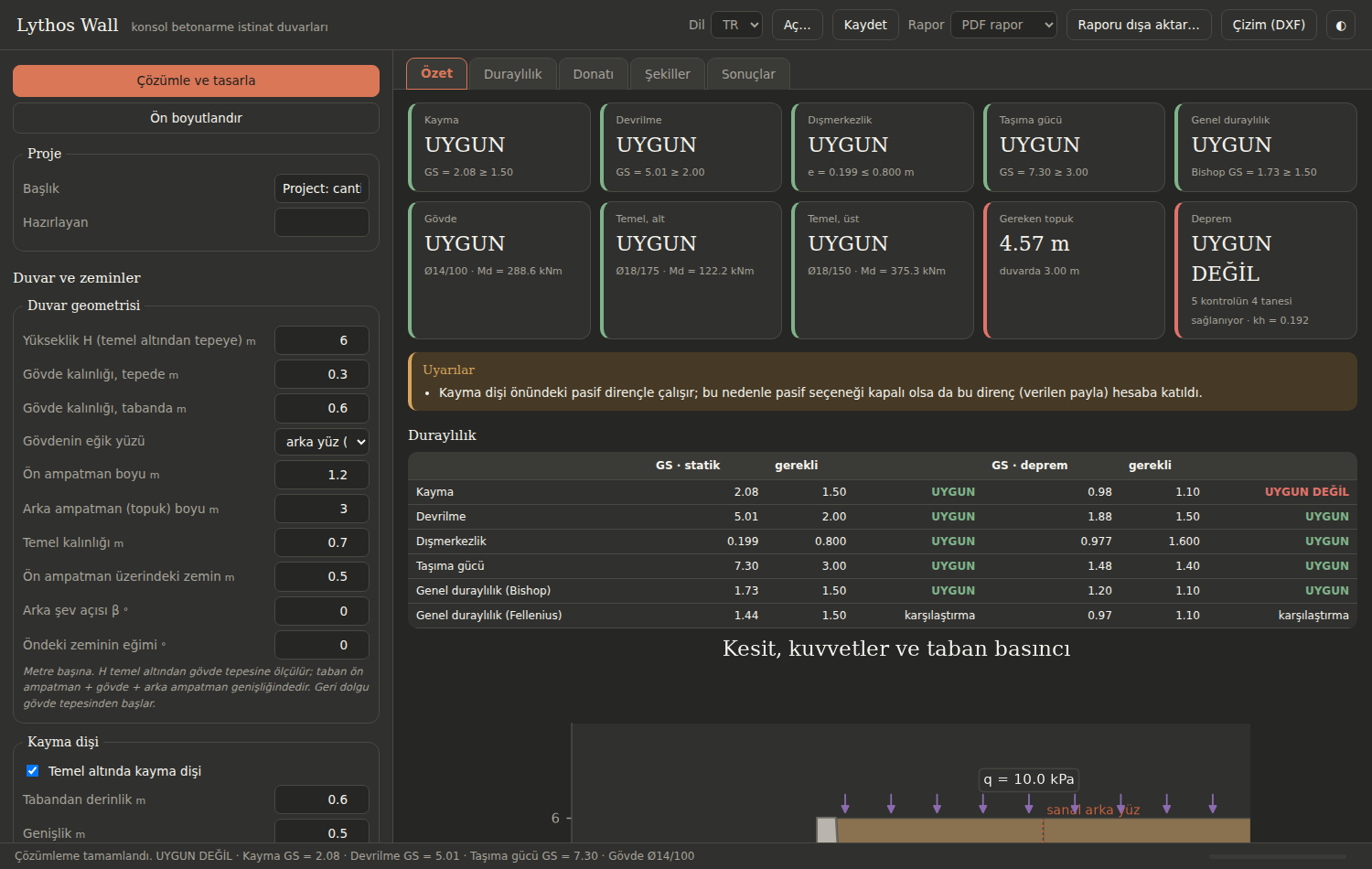

Deprem — koyu tema, Türkçe

Donatı çizimi

Donatı açılımı

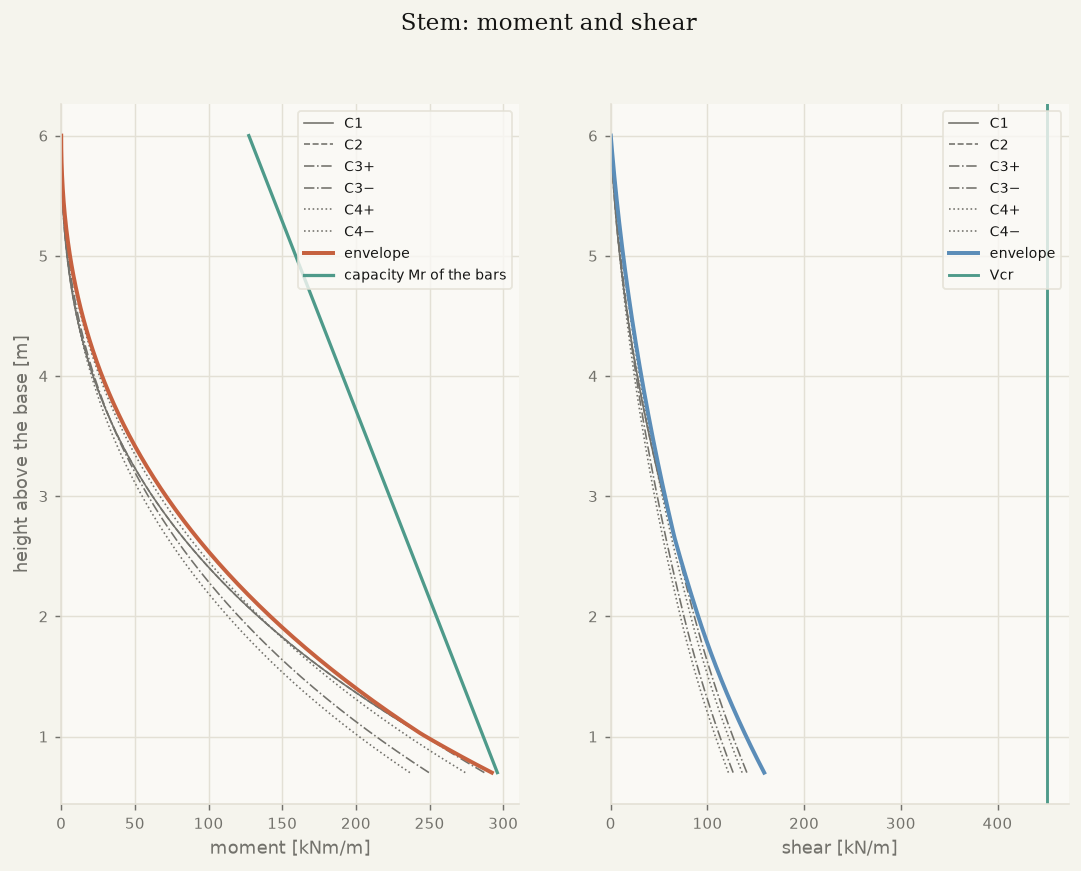

Gövde: moment, kesme ve kapasite

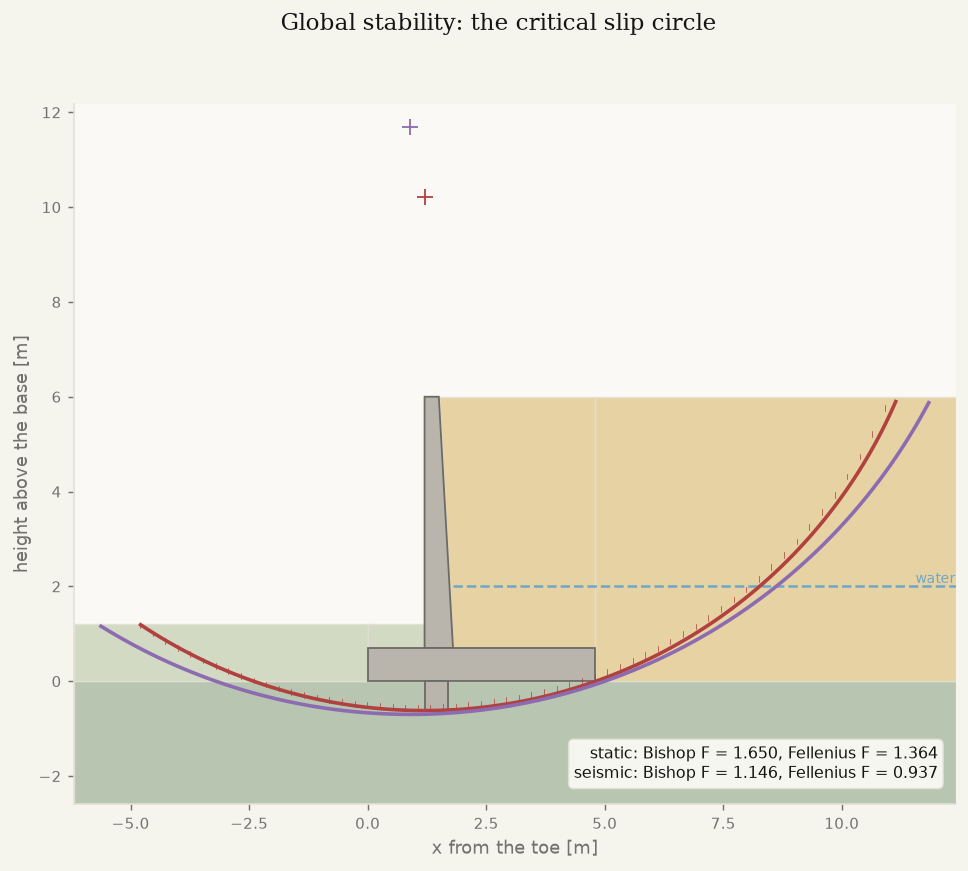

Genel duraylılık

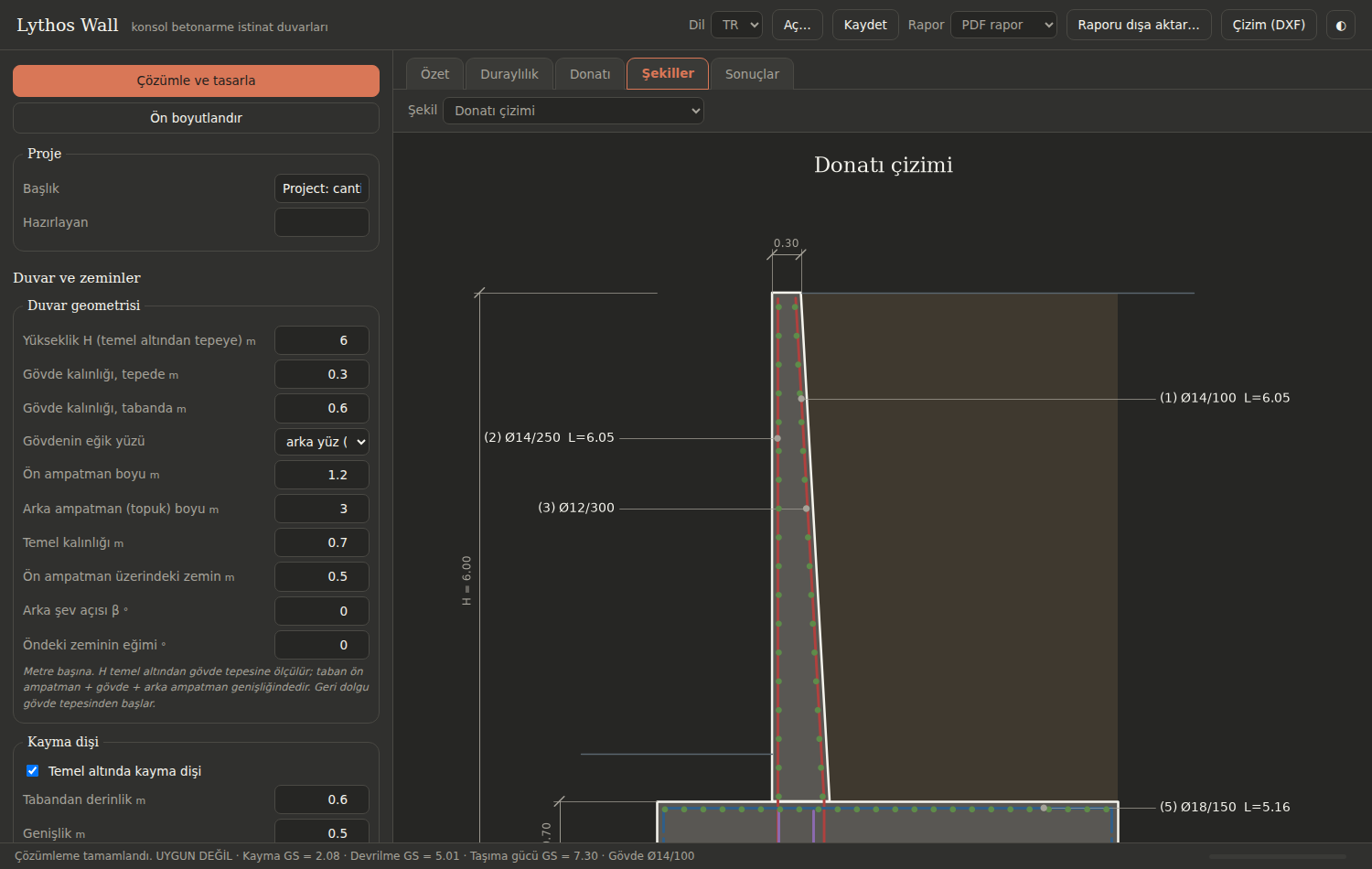

Donatı çizimi — koyu tema, Türkçe

Hızlı başlangıç

pip install lythoswall
lythos-wall                                   # arayüz: http://127.0.0.1:8785/

Geometriyi, yükleri, zeminleri, suyu, depremi ve betonu girip Çözümle ve tasarla’ya basın. Sonuçlar Özet, Duraylılık, Donatı, Sonuçlar ve Şekiller altında görünür. Başlıktaki rapor düğmesi PDF, HTML ya da Word yazar; Çizim (DXF) donatı çizimini indirir.

Aynısı komut satırından:

lythos-wall example -o proje.lwall            # başlangıç projesi
lythos-wall run proje.lwall --lang tr -o rapor.pdf --dxf duvar.dxf

Şekiller

Zeminler, su, sürşarjlar, sanal arka yüz, kuvvetler ve taban basıncıyla ölçekli kesit · sanal arka yüzdeki basınçlar · yönteme göre toprak basıncı · statik ve depremde her tahkikin payı · yönteme göre taşıma gücü · kritik kayma dairesi · gövdenin moment ve kesmesi ile donatısının kapasitesi · birleşimlere göre taban basıncı, ön ampatman ve topuk momentleri · donatı çizimi · donatı açılımı · TBDY 2018 tasarım spektrumu.

Sonraki adımlar

• Örnekler — başlangıç duvarı, deprem, kayma dişi ve uzun topuk, çizim ve DXF.
• Başvuru — yöntemler, girdiler, modüller ve sınırlar.
• Donatılı zemin duvar için Lythos MSEW, palplanş perde için Lythos SPWA.
