Lythos MSEW

İstinat yapıları

Donatılı zemin (MSE) duvarlar

FHWA-NHI-10-024 ve AASHTO LRFD 11.10’a göre dış ve iç duraylılık: kayma, devrilme, taşıma gücü, çekme, sıyrılma, bağlantı; çelik şerit ve geosentetikler, korozyon, deprem, ASD veya LRFD.

$ pip install git+https://github.com/hdaltuntas/lythos-msew

Çalıştır

lythos-msew

Varsayılan port

8782

Python

3.10+

Sürüm

0.1.0 · GitHub’dan

Lisans

AGPL-3.0

Örneklere git →BaşvuruKaynak kod ↗

Donatılı zemin (MSE) duvarlar — bir yüz, sıkıştırılmış dolgu içinde çelik şerit, geogrid veya geotekstil tabakaları ve arkasındaki tutulan zemin — FHWA-NHI-10-024 ve AASHTO LRFD 11.10’un yaptığı ve MSEW programının alıştırdığı şekilde tasarlanır ve kontrol edilir.

Neler hesaplanır

1. Toprak basıncı — tutulan ve donatılı dolgunun Coulomb / Rankine K_a’sı; eğimli yüz ve eğimli arka dolguyla.
2. Dış duraylılık — tabanda kayma (dolgu içinden, temel zemini üzerinde ya da bir geosentetik boyunca), topuk etrafında devrilme, bileşkenin dışmerkezliği.
3. Taşıma gücü — etkin genişlik B′ = L − 2e altında Terzaghi, Meyerhof, Brinch Hansen, Vesić ve EN 1997-1 yan yana (katsayılar Lythos Bearing’inkiler); su tablası, gömülme, yük eğimi ve topuk önündeki şevle.
4. İç duraylılık, tabaka tabaka — AASHTO Basitleştirilmiş Yöntemi ile en büyük çekme (şeritlerde K_r/K_a 1.7 → 1.2, geosentetiklerde 1); ardından her tabakanın çekme, sıyrılma (aktif bölgenin ötesinde F*, α, L_e), bağlantı ve kayma kontrolleri.
5. Donatı — şeritlerin genişlik, kalınlık, akma dayanımı ve aralığı (tasarım ömrü boyunca çinko ve çelik korozyonundan sonra kalan kesit hesaplanır) ya da bir geosentetiğin nihai dayanımı ve azaltma katsayıları RF_ID·RF_CR·RF_D.
6. Deprem — psödo-statik yöntem: A_m = (1.45 − A)·A; dışta dinamik itki P_AE ve atalet P_IR, içte aktif bölgenin ataletinin tabakalara paylaştırılması.
7. ASD veya LRFD — güvenlik sayıları ya da yük katsayıları (EV, EH, ES, LS) ve direnç katsayıları φ.
8. Duvarın gerektirdiği boy — dış ve sıyrılma kontrollerini sağlayan en kısa eşit donatı boyu, FHWA’nın en küçüğüyle (0.7·H, 2.4 m) yan yana.

Üzerine bir yükseklik çalışması, aynı tasarım kuralını bir yükseklik aralığında çalıştırır ve bütün kontrollerin hangi yüksekliklerde sağlandığını gösterir.

Ekran görüntüleri

Sonuç özeti

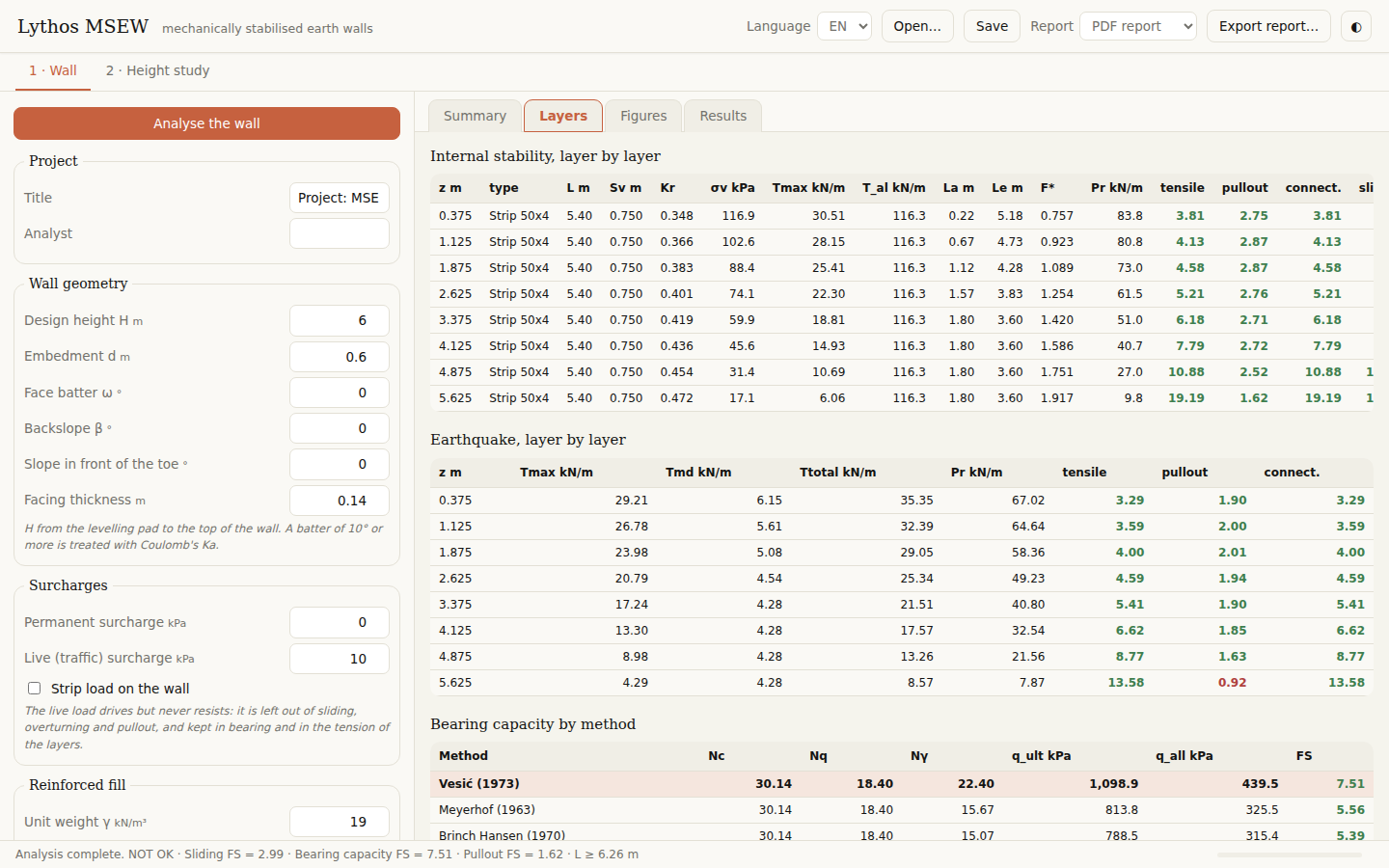

Tabaka tabaka iç duraylılık

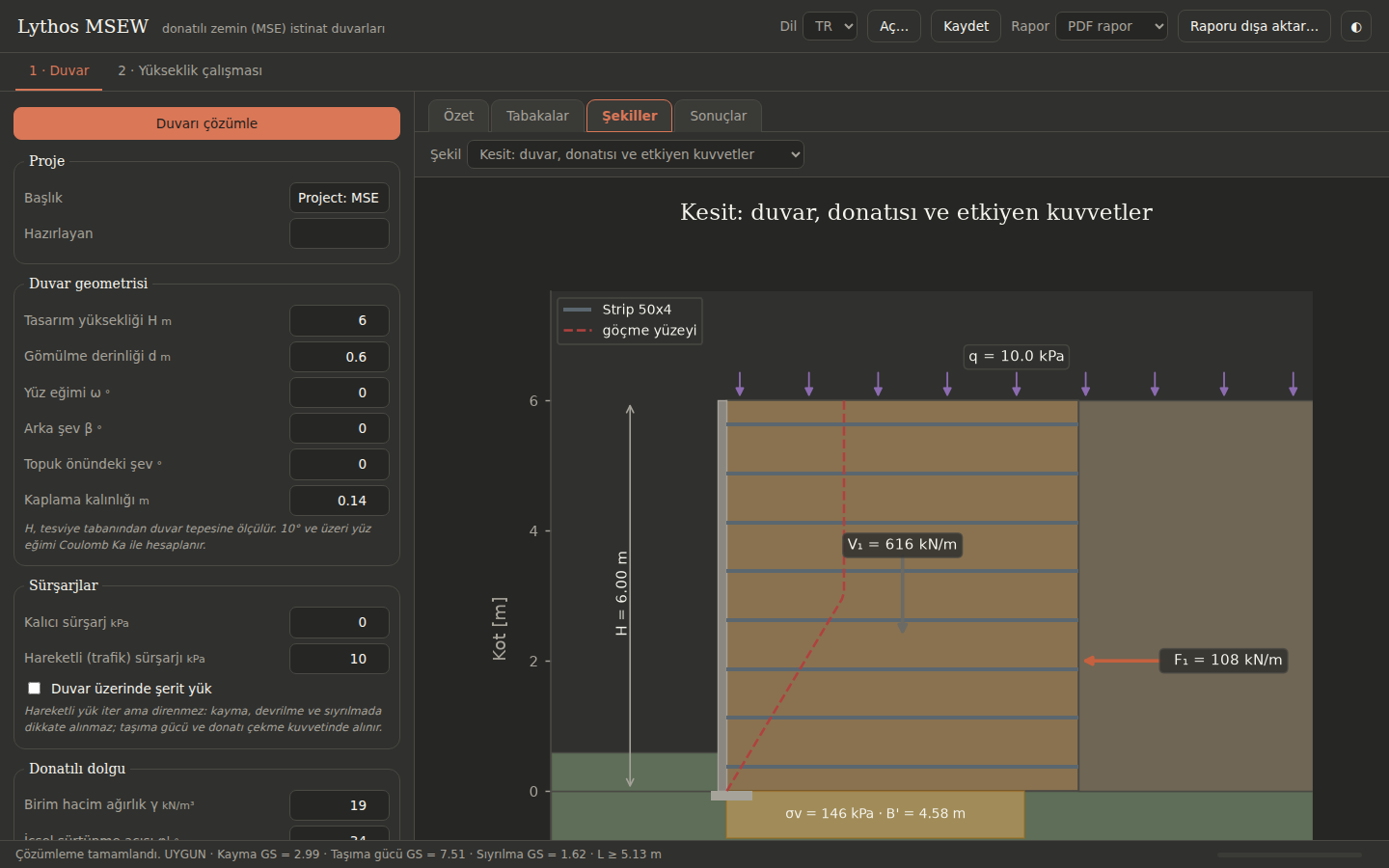

Kesit — koyu tema, Türkçe

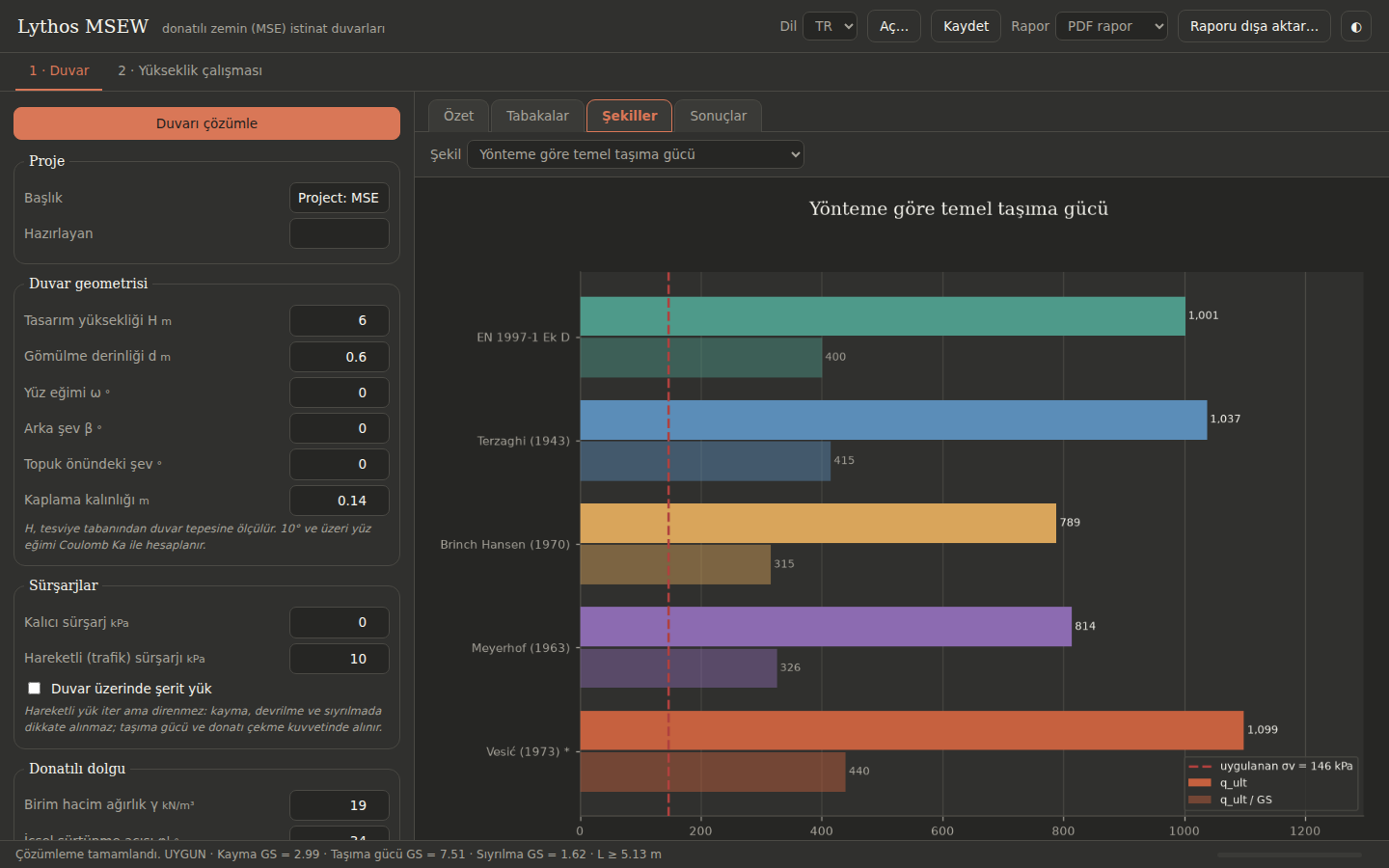

Yöntemlere göre taşıma gücü

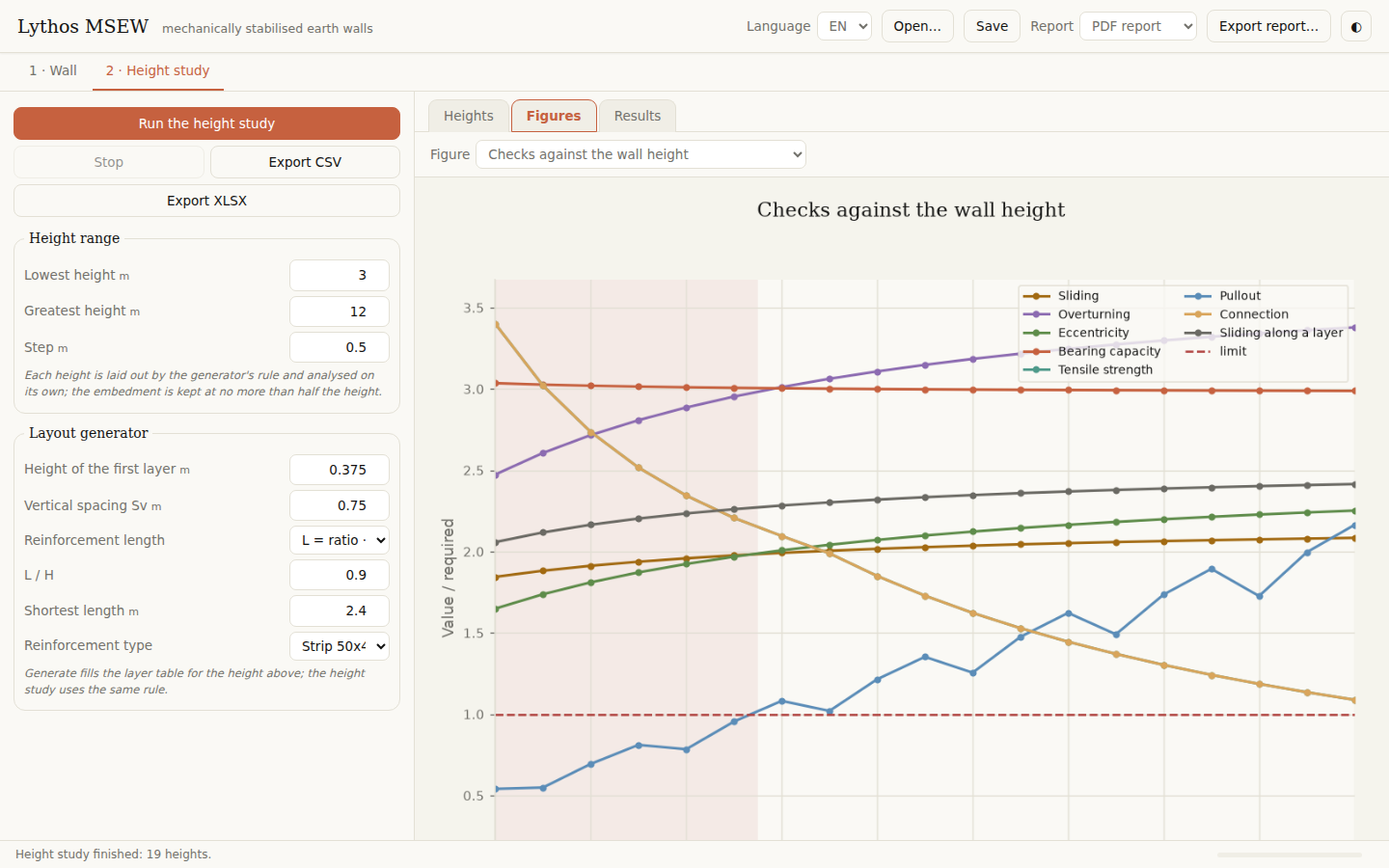

Yükseklik çalışması

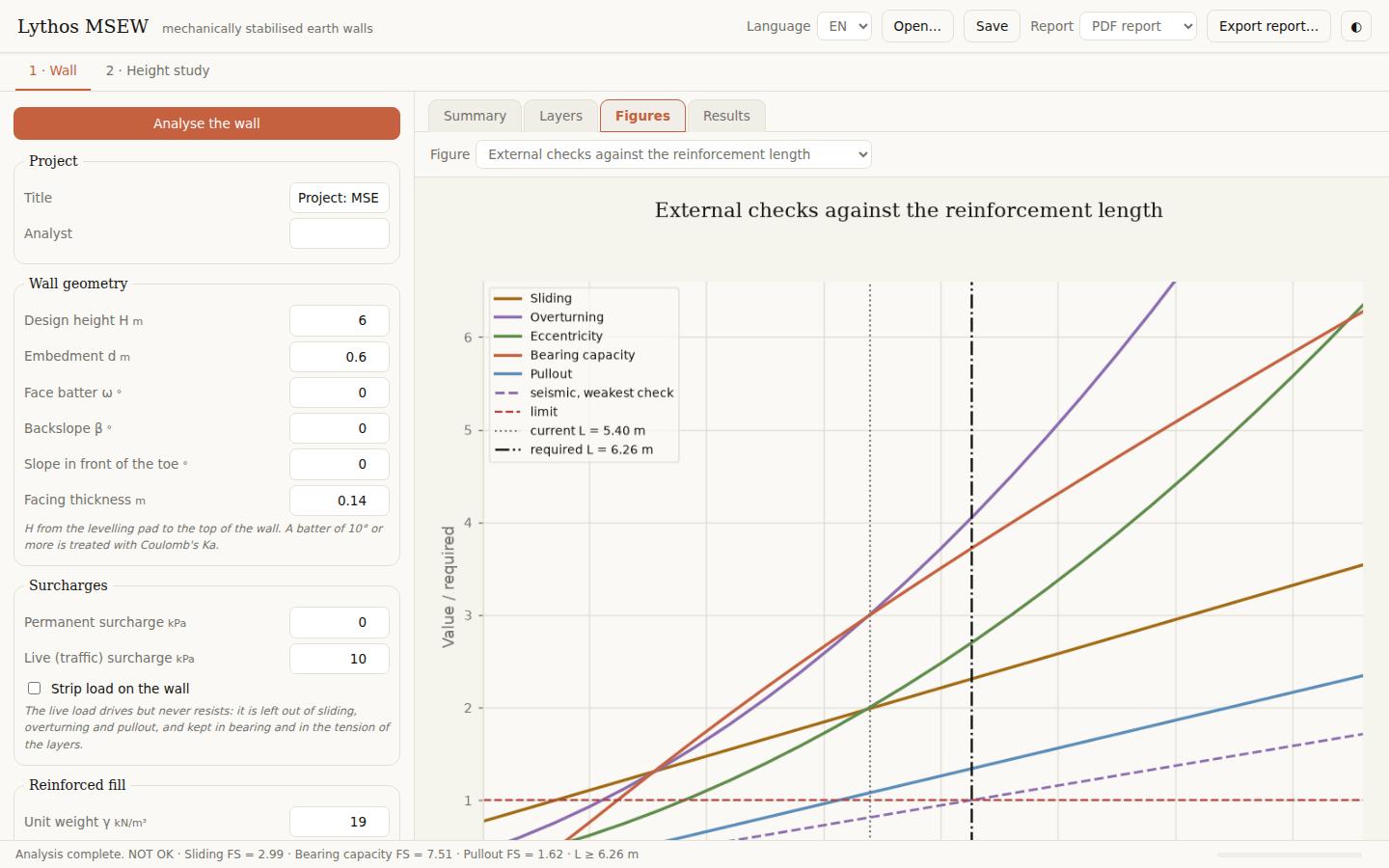

Donatı boyuna karşı kontroller

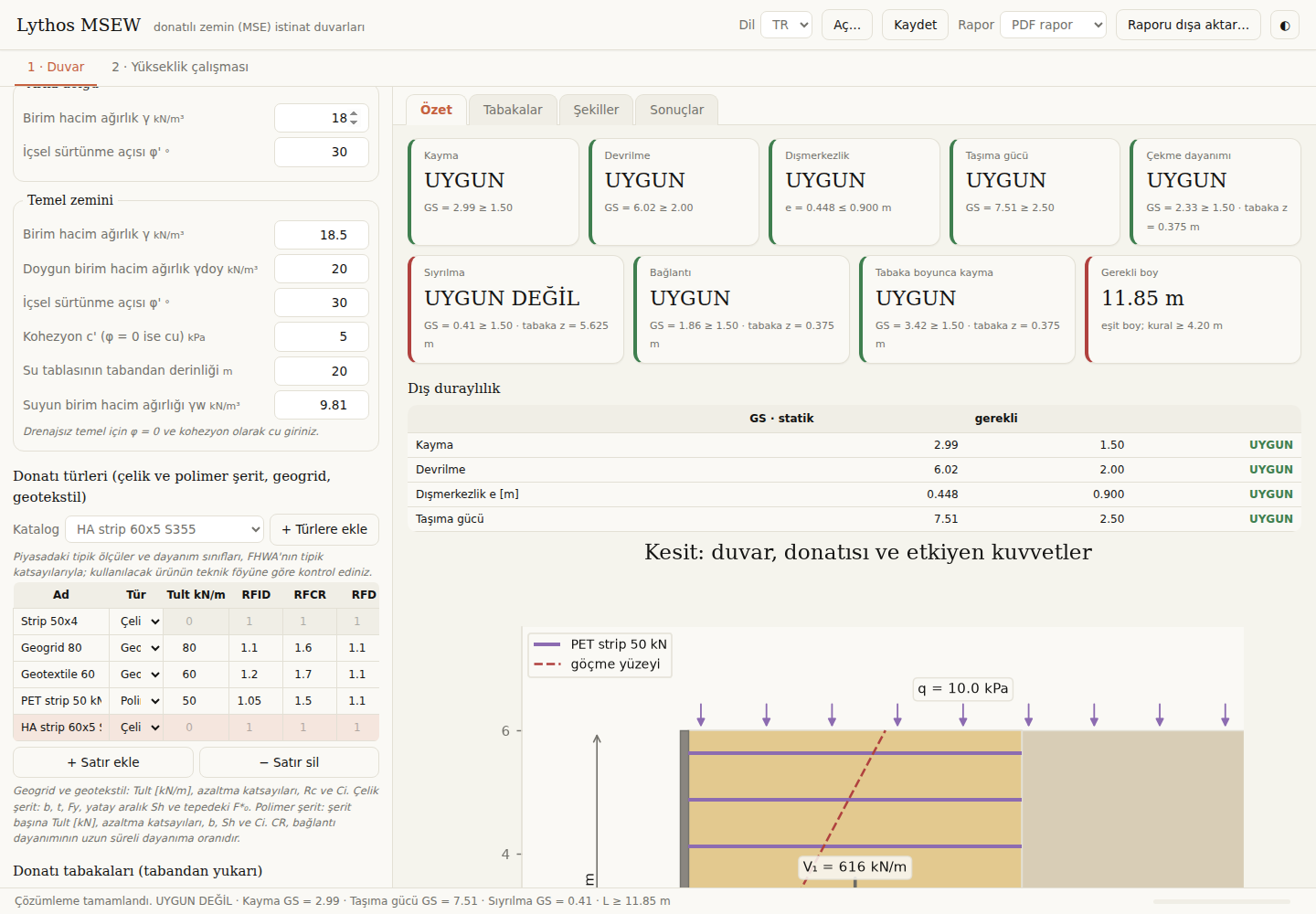

Donatı kataloğu

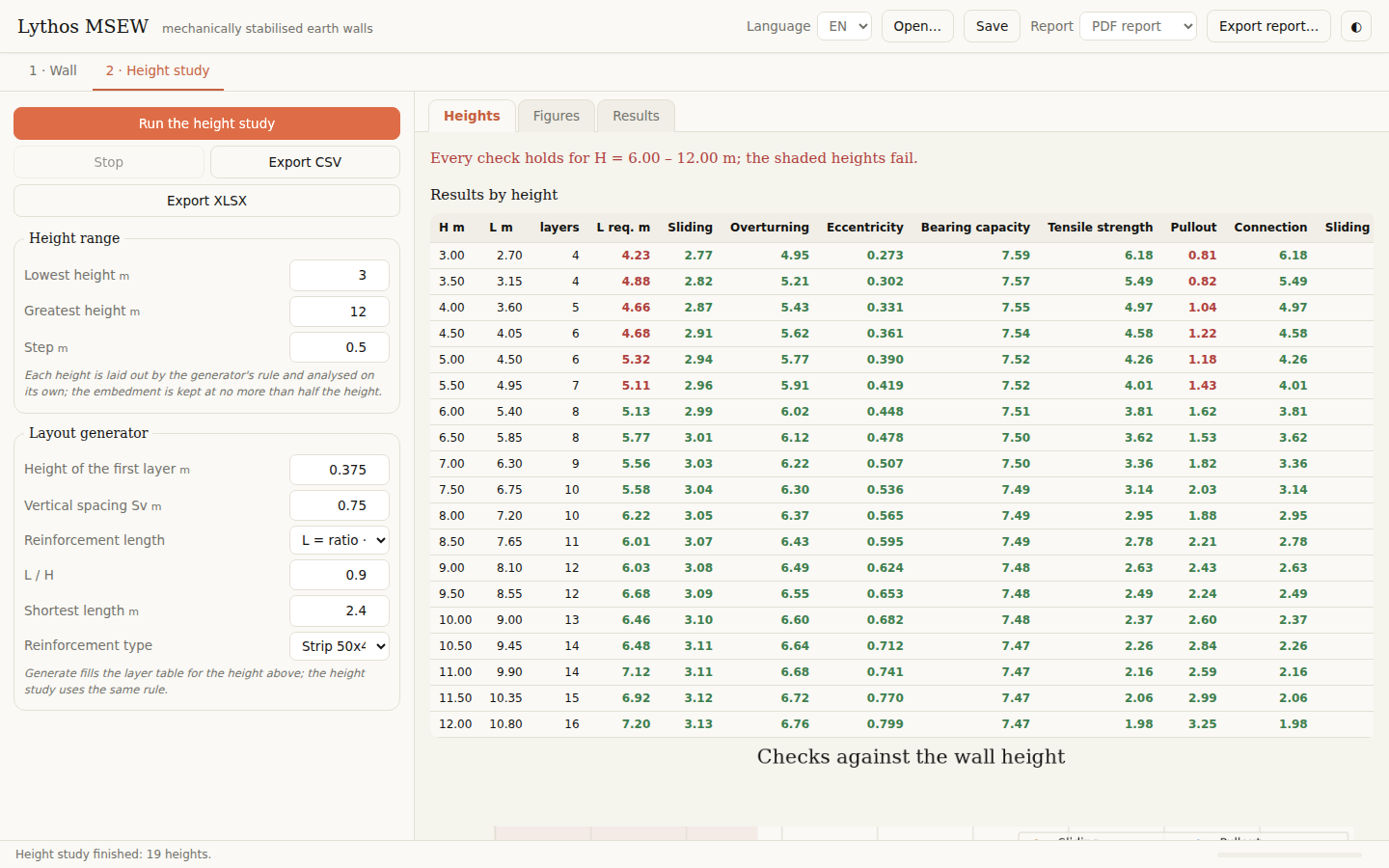

Yükseklik çalışması tablosu

Hızlı başlangıç

Lythos MSEW henüz PyPI’da değil; GitHub’dan kurulur:

pip install git+https://github.com/hdaltuntas/lythos-msew
lythos-msew                                    # arayüz: http://127.0.0.1:8782/

lythos-msew example -o duvar.msew
lythos-msew run duvar.msew --lang tr -o rapor.pdf
lythos-msew heights duvar.msew -o yukseklik.xlsx

Donatı kataloğu

Tipik piyasa ürünleri tek tıkla tür tablosuna eklenir: nervürlü galvanizli çelik şeritler (S355’te HA 40×4 – 60×5, Grade 65’te 50×4), polimer şeritler (PET çekirdek, PE kılıf, şerit başına 20–100 kN), tek eksenli HDPE ve PET geogridler (35–200 kN/m), dokuma PET ve PP geotekstiller — FHWA’nın tipik azaltma katsayıları ve sıyrılma parametreleriyle.

WARNING

Katalog değerleri genel başlangıç değerleridir; şartnamede belirtilen ürünün teknik föyüyle kontrol edin.

Kapsam dışı

Global ve bileşik duraylılık, oturma ve drenaj bu programda yoktur; bunları ayrıca kontrol edin — global duraylılık için Lythos LE, oturma için Lythos Settle.
