Lythos SPWA

İstinat yapıları

Palplanş perde analizi

Serbest zemin desteği yöntemiyle limit denge ve aşamalı inşaatlı Winkler kiriş-yay analizi yan yana; Mononobe-Okabe deprem basınçları, çekme-yalnız ankrajlar ve güvenilirlik çalışması.

$ pip install lythosspwa

Çalıştır

lythos-spwa

Varsayılan port

8779

Python

3.10+

Sürüm

0.1.1

Lisans

AGPL-3.0

Örneklere git →BaşvuruKaynak kod ↗

Konsol ya da çok ankrajlı bir palplanş perde iki yoldan analiz edilir ve sonuçlar yan yana konur:

1. Limit denge — Coulomb / Mononobe-Okabe toprak basınçlarıyla serbest zemin desteği yöntemi; gömülme derinliği, ankraj kuvvetleri ve iç kuvvet diyagramları.
2. Kiriş-yay (Winkler) — perde, aşamalar hâlinde inşa edilen, elastoplastik zemin yayları üzerinde bir kiriş; inşaat sırasının gerçekte ürettiği deplasmanlar ve momentler, çekme-yalnız eğik ankrajlarla.

Her ikisinin üzerine bir parametrik veya güvenilirlik çalışması: duyarlılıklar, %95 güven aralıklı göçme olasılığı ve güvenilirlik indeksi β.

Neler hesaplanır

Limit denge (serbest zemin desteği)

• Düşey perde için Coulomb (statik) ve Mononobe-Okabe (sismik) toprak basınçları; 2c√K kohezyon terimi ve aktif tarafta çekme kesmesi.
• Gömülme: uç etrafında (konsol, basitleştirilmiş yöntem) ya da en alt ankraj etrafında (serbest zemin) moment dengesi; kök bulmayla. D_design = yukarı_yuvarla(1.2·D_req).
• Ankraj başına yatay ve eksenel kuvvet ile düşey bileşen.
• Net basınç, toprak ve su basınçları, kesme, moment, dönme ve deplasman diyagramları.
• Kontroller: f_y/GS’ye karşı eğilme gerilmesi, H/120, H/100 veya H/240’a karşı deplasman, gösterge niteliğinde düşey denge.

Kiriş-yay (Winkler)

• Aktif ve pasif sınırlarla kırpılan elastoplastik yaylar üzerinde Euler-Bernoulli kirişi; K₀ = 1 − sin φ ile sükûnetten başlar.
• Aşamalı inşaat kendiliğinden kurulur: ankraj seviyesi + fazla kazıya kadar kaz, ankrajı yerleştir, son kotta devam et; yaylar aşamalar arasında durumlarını korur.
• Ankrajlar çekme-yalnız yaylar: k_h = EA/(L_serbest·s)·cos²α, kilit yüküyle.
• Yatak katsayısı k_s doğrudan, ya da Ménard-Bourdon veya Schmitt (1995) ile.

Deprem — Mononobe-Okabe K_AE / K_PE; su tablası altında atalet açısı γ_doy/γ′’den (tutulan boşluk suyu); perdenin önündeki serbest su için Westergaard hidrodinamik basıncı 7/8·k_h·γ_w·√(H_w·y).

Ekran görüntüleri

Sonuç özeti: limit denge ve kiriş-yay yan yana

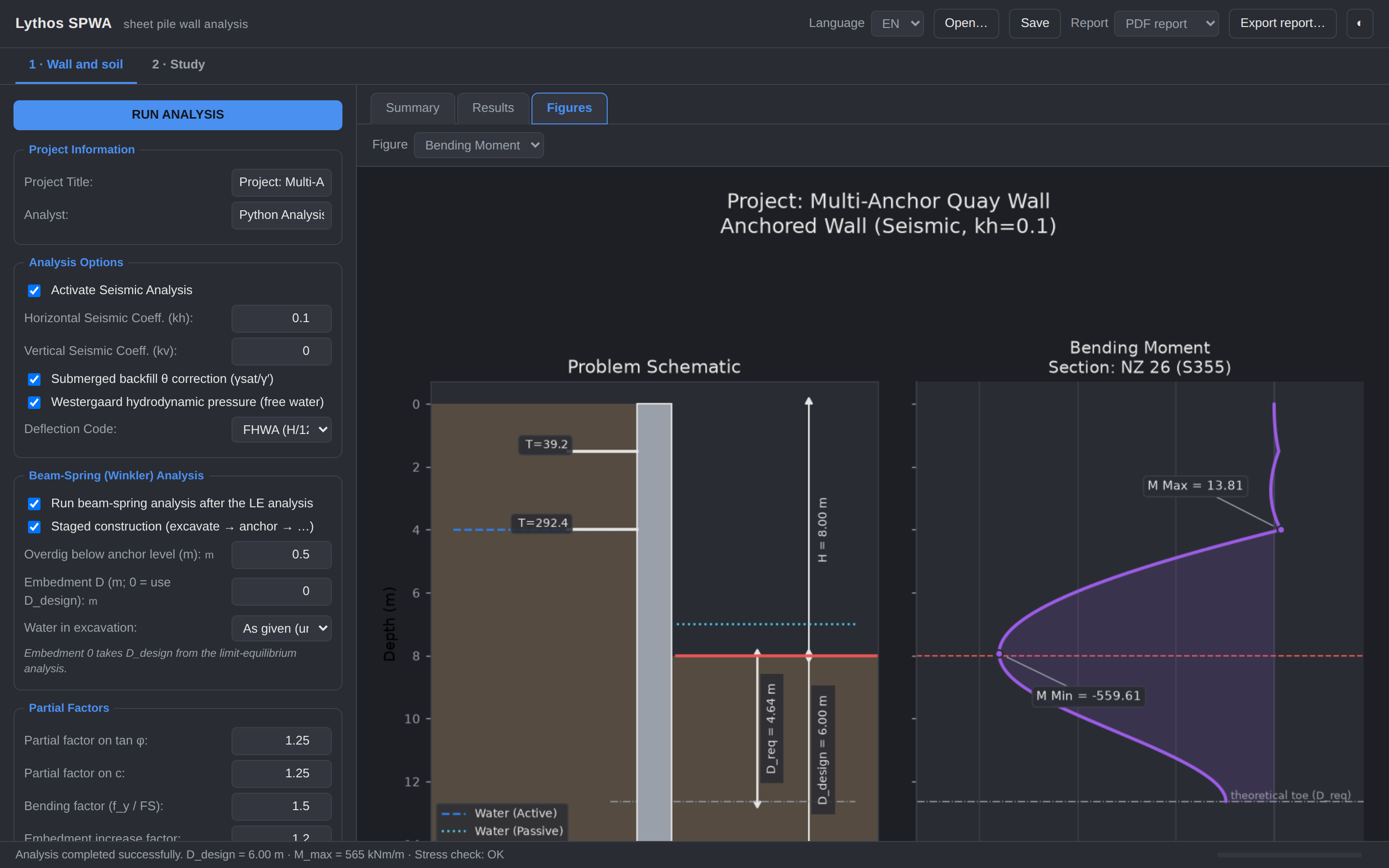

Eğilme momenti — koyu tema

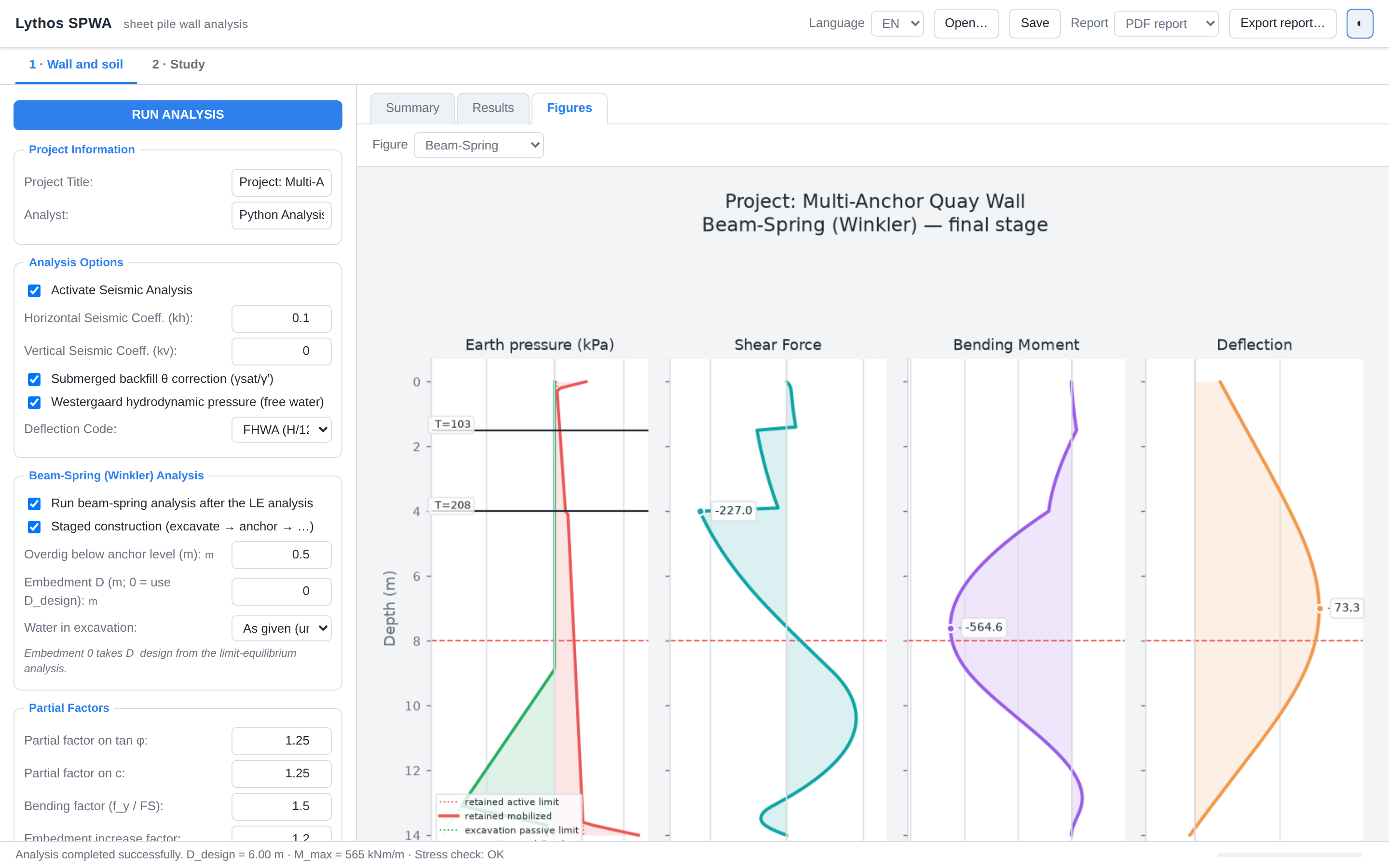

Kiriş-yay (Winkler) analizi, aşama aşama

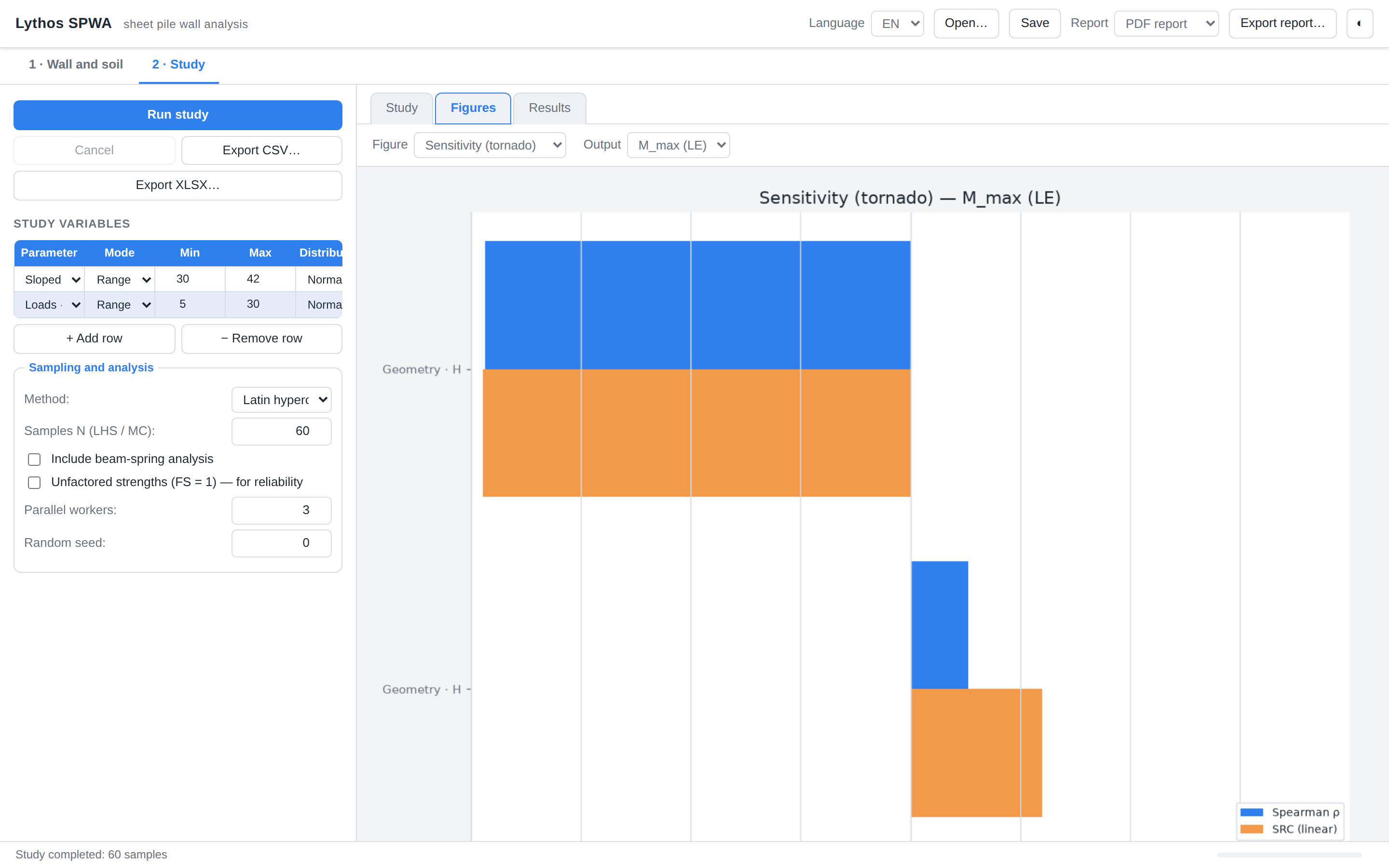

Güvenilirlik çalışması

Hızlı başlangıç

pip install lythosspwa
lythos-spwa                                    # arayüz: http://127.0.0.1:8779/

lythos-spwa example -o rihtim.spwa
lythos-spwa run rihtim.spwa --lang tr -o rapor.pdf
lythos-spwa study rihtim.spwa -o ornekler.csv

Arka plan

Lythos SPWA, PyQt6 + Matplotlib ile yazılmış masaüstü programı SPWA’nın web uygulaması olarak yeniden inşasıdır. Hesap çekirdekleri aynı koddur; Qt arayüzünün yerini yerel sunucu ve tarayıcı sayfası, Qt tabanlı PDF yazıcısının yerini ReportLab almıştır. SPWA v0.1 dosyaları varsayılanlar doldurularak açılır.

Sonraki adımlar

• Örnekler — iki ankrajlı rıhtım perdesi, deprem etkisi, LE ile kiriş-yayın karşılaştırması.
• Başvuru — yöntem notları, girdiler, modüller.
• Sürekli ortam ve genel duraylılık için LythosFEA.
